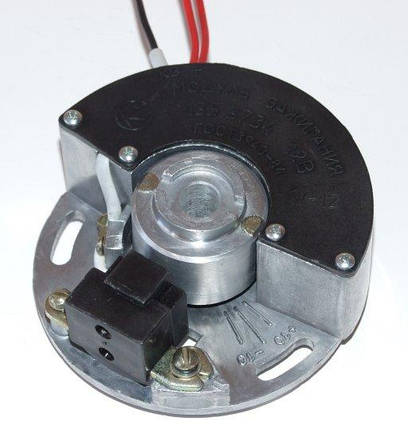

Безконтактна система запалювання 135.3734

Загальні відомості

Безконтактна система запалювання (БСЗ) 135.3734 призначена для роботи в системі запалювання 2-циліндрових карбюраторних двигунів мотоциклів типу "Урал" і "Дніпро" усіх модифікацій з 12-ти вольтової системою електрообладнання, замість серійних контактної ( переривач ПМ302) і безконтактної систем запалювання (датчик 17.3847, комутатор 47.3734).

Безконтактна система запалювання розроблена з метою підвищення технічних характеристик мотоцикла за рахунок:
– поліпшення запуску в холодну пору;
– стабільності роботи двигуна завдяки зменшенню асинхронизма іскор і
стабільності характеристик випередження моменту іскроутворення в часі;
– зниження токсичності вихлопних газів, витрати пального та нагару на свічках завдяки збільшенню індуктивної фази іскри;
– сталого запуску двигуна при зниженні напруги акумуляторної батареї до 6 В;
– зниження трудомісткості монтажу та обслуговування БСЗ;
– обмеження величини струму і часу його протікання через первинну обмотку котушки запалювання для запобігання її від перегріву і розряду акумулятора.

Найкращі параметри іскрового розряду забезпечуються з котушкою 135.3705 М спеціально розробленої для цієї системи, однак модуль працездатний з будь-якими іншими мотоциклетними котушками запалювання (Б 204, Б 201).
Використовується в БСЗ електронне регулювання моменту іскроутворення забезпечує стабільну роботу системи у всіх штатних режимах роботи мотоцикла.

Технічна характеристика

• Номинальное напряжение питания 12В с заземленным “минусом” аккумуляторной батареи.
• Потребляемый ток при включенном замке зажигания и неработающем двигателе не превышает 0,15 А.
• Модуль обеспечивает бесперебойное искрообразование при изменении напряжения в бортсети от 6В до 16 В, при этом напряжение на свечах зажигания не изменяется и достигает 17 кВ.
• Модуль обеспечивает бесперебойное искрообразование при частоте вращения коленчатого вала до 7000 об/мин, при этом ток потребления не превышает 1,5 А.
• Система зажигания работоспособна в диапазоне окружающих температур от -25 до +85 градусов С.

БСЗ встановлюється на мотоцикл за допомогою кріпильних деталей, що входять в комплект поставки.
