Мікропроцесорна безконтактна система запалювання 1135.3734

Основні відомості

Мікропроцесорна безконтактна система запалювання 1135.3734 (МПБСЗ) є електронним комутатором з мікропроцесорним регулятором кута випередження запалювання і призначена для роботи в системі електроустаткування 2-циліндрових карбюраторних двигунів мотоциклів "Урал" і "Дніпро", "К-750" замість серійних контактної (переривач ПМ302), безконтактної (датчик 17.3847, комутатор 47.3734), індуктивної безконтактної систем запалювання БСЗ 135.3734.
Мікропроцесорна безконтактна система розроблена з метою підвищення технічних характеристик мотоцикла за рахунок:

• збільшення потужності двигуна на низьких оборотах;
• скорочення витрати палива;
• поліпшення запуску в холодну пору;
• стабільності роботи двигуна завдяки зменшенню асинхронності іскроутворення і оптимізації кута випередження запалювання в залежності від оборотів двигуна;
• зниження токсичності вихлопних газів, витрати пального та нагару на свічках завдяки збільшенню індуктивної фази іскри;
• сталого запуску двигуна при зниженні напруги акумуляторної батареї;
• зниження трудомісткості монтажу та обслуговування системи запалювання;
• обмеження величини струму і часу його протікання через первинну обмотку котушки запалювання для запобігання її від перегріву і розряду акумулятора.

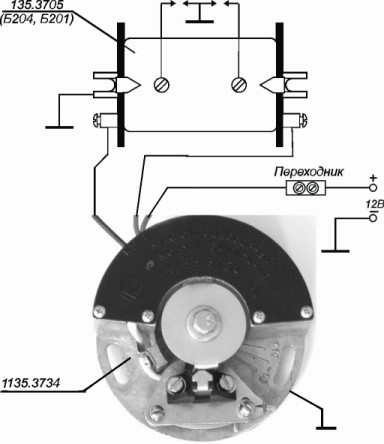

Найкращі параметри іскрового розряду забезпечуються з котушками 135.3705, 1135.3705, 135.3705 М, однак модуль працездатний з будь-якими іншими мотоциклетними котушками запалювання (4412.3705, 406.3705, 3012.3705, 3022.3705).

Використовується в МПБСЗ електронне регулювання моменту іскроутворення забезпечує стабільну роботу системи у всіх штатних режимах роботи мотоцикла.

Технічні характеристики

• Номінальна напруга живлення 6-12В з заземленим "мінусом" акумуляторної батареї.
• Споживаний струм при включеному замку запалювання і непрацюючому двигуні не перевищує 0,15 А.
• МПБСЗ забезпечує безперебійне іскроутворення при зміні напруги бортмережі від 6В до 16 В, при цьому напруга на свічках запалювання не змінюється і досягає 17 кВ.
• МПБСЗ забезпечує безперебійне іскроутворення при частоті обертання колінчастого валу до 7000 об/хв, при цьому споживаний струм не перевищує 1,5 А.
• Система запалювання працездатна в діапазоні оточуючих температур від -25 до +85 градусів С.

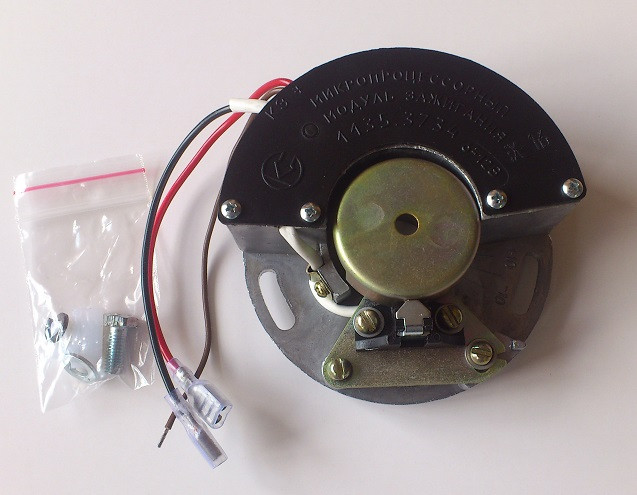

МПБСЗ встановлюється на мотоцикл за допомогою кріпильних деталей, що входять в комплект поставки.
