Загальні відомості

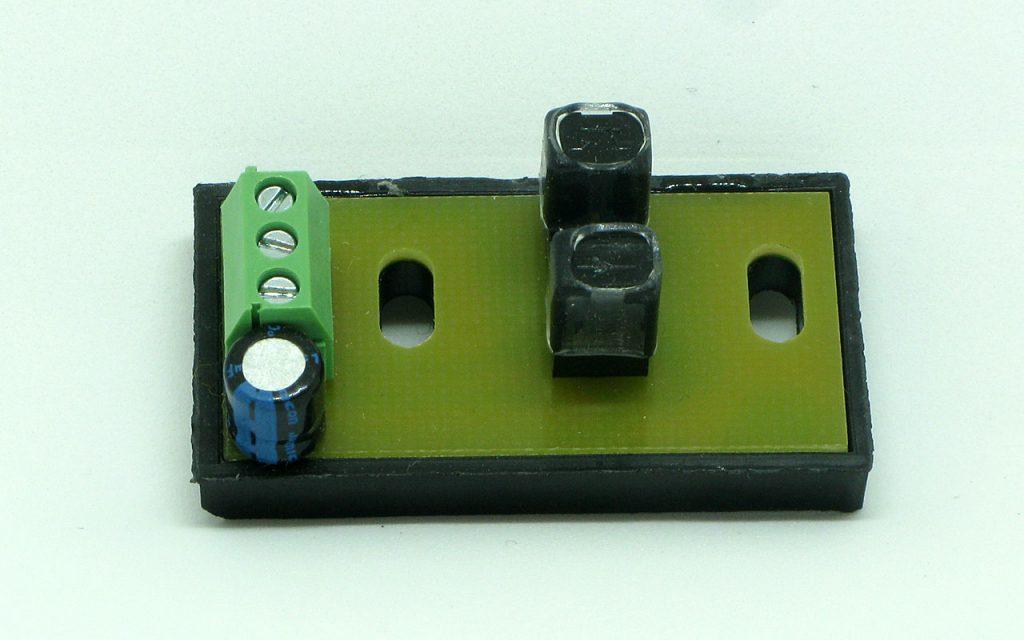

Оптический датчик ДО-1 предназначен для установки в электронных системах зажигания взамен датчика Холла. Работа оптического датчика идентична работе датчика Холла системах зажигания. Преимуществом оптического датчика является:
– Оптический датчик не подвержен воздействию магнитного поля генератора, качественно и долгосрочно работать в области сильных переменных магнитных полей;
– Оптический датчик не боится бросков напряжения, что делает его надежнее датчика Холла;
– Работает в инфракрасном спектре и не боится засвечивания;
– Считывание оборотов происходит точнее, что обеспечивает правильный момент подачи искры, воспламенения смеси, и как следствие правильную работу мотора;
Оптический датчик ДО-1 используется штатно в:
“Микропроцессорная бесконтактная система зажигания 1146.3734”
“Микропроцессорная бесконтактная система зажигания 1147.3734”
“Микропроцессорная бесконтактная система зажигания 1148.3734”
|
Технические характеристики
| Напряжение питания, B |
5…18 |
| Потребляемый ток, mA, не более |
35 |
| Коммутируемый ток, mA, не менее |
100 |
| Время нарастания (спада) импульса, мкс, не более |
5 |
| Частота коммутации, Гц, не менее |
5000 |
| Температурний діапазон, °С |
-40...+85 |
| Захист від викидів напруги |
супресор (захисний діод) |
| Маса датчика, м, не більше |
10 |
|
Призначення контактів оптичного датчика ДО-1
Контакт 1 — вихід (відкритий колектор).
Контакт 2 — мінус харчування.
Контакт 3 — плюс харчування.
|
