Мікропроцесорна безконтактна система запалювання 1147.3734 ("Іж-Юпітер")

Загальні відомості

Мікропроцесорна безконтактна система запалювання 1147.3734 (МПБСЗ) є логічним продовженням розвитку електронного запалювання. Модель 1147.3734, що не має аналогів, призначена для роботи в мотоциклах "ІЖ ЮПІТЕР" всіх моделей з генератором 6 або 12 вольт. Мікропроцесорний модуль запалювання дозволяє з допомогою приєднання в певній послідовності вихідних проводів вибрати потрібний режим роботи двигуна мотоцикла. МПБСЗ розроблена з метою підвищення технічних характеристик мотоцикла за рахунок:

• стабільності і динамічності роботи двигуна завдяки функції автоматичної зміни кута випередження запалювання в залежності від оборотів двигуна;
• зниження токсичності вихлопних газів, витрати пального та зменшення нагару на свічках, завдяки збільшенню індуктивної фази іскри;
• сталого запуску двигуна при зниженні напруги акумуляторної батареї;
• зниження трудомісткості обслуговування системи запалювання;
• обмеження величини струму і часу його протікання через первинну обмотку котушки запалювання для оберігання її від перегріву і швидкого розряду акумулятора.

Технічні характеристики

• Номинальное напряжение питания 6-12В с заземленным “минусом” аккумуляторной батареи.
• Потребляемый ток при включенном замке зажигания и неработающем двигателе не превышает 0,10 А.
• Система обеспечивает бесперебойное искрообразование при частоте вращения коленчатого вала до 8000 об/мин.
• МПБСЗ обеспечивает бесперебойное искрообразование при изменении напряжения в бортовой сети от 5 В до 16 В.
• Система зажигания работоспособна в диапазоне окружающих температур от минус 25 до плюс 60 градусов С.
• Використовується в МПБСЗ мікропроцесорне формування моменту запалювання забезпечує стабільну роботу системи у всіх штатних режимах роботи двигуна.
• Дана МПБСЗ працює зі штатними котушками запалювання, але найкращі параметри іскроутворення забезпечує з котушками, спеціально розробленими для електронних систем запалювання (4412.3705, 406.3705, 3012.3705, 3022.3705).

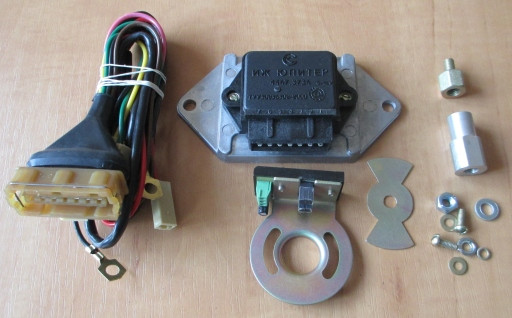

МПБСЗ встановлюється на мотоцикл за допомогою запасних частин і деталей, що входять в комплект поставки.
